المعلمات التقنية الرئيسية:
1. المتوسطة المطبقة من دوامة JYLUGB مقياس التدفق: لا السائل التآكل، والغاز العادي، والغاز الطبيعي، والبخار (البخار المشبع والبخار المحموم)؛
2. قياس نطاق التدفق: السائل 0.3 ~ 7m / ثانية ، والغاز 3 ~ 55mm / ثانية ، والبخار 7 ~ 70m / ثانية
3. درجة حرارة السائل المقاس: -40 درجة مئوية ~ + 350 درجة مئوية
4. الدقة: 1٪، 0.5٪ (0.5٪ يمكن تحقيقها من خلال الضبط الدقيق غير الخطي)؛
5. التكرار: 0.2٪ من القيمة المشار إليها؛
6. مواد الجسم الرئيسية: 304 الفولاذ المقاوم للصدأ، 316 الفولاذ المقاوم للصدأ
7. فقدان الضغط: △ = 1.2×r×V2×10-6 حيث: △P كثافة السوائل تقاس بخسارة الضغط ص (كجم / م3) سرعة تدفق v-average في الأنبوب (م / ثانية)
8. درجة الحرارة المحيطة: -20°C ~+55°C (متطلبات خاصة من تعليمات الطلب)
9. مصدر الطاقة الخارجي: 3.6 ~ 224VDC
10. إخراج إشارة: نبض الإخراج (إمدادات الطاقة الخارجية)، والمخرجات الحالية 4-20mADC (اثنين من سلك الخارجية 24VDC امدادات الطاقة)، 485 الاتصالات (اختياري).

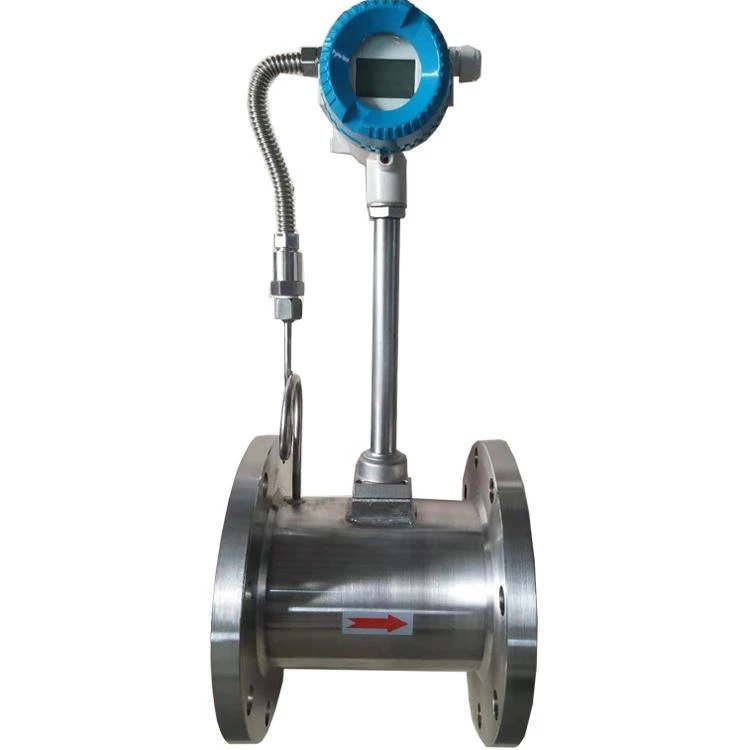

رسم هيكل المخطط التفصيلي لمقياس تدفق دوامة غاز البترول المسال
أنواع عداد تدفق الدوامة
نطاق التدفق
| عيار (مم) الصك | سائل | غاز | ||
نطاق القياس (m3/h) | نطاق تردد الإخراج (هرتز) | نطاق القياس (m3/h) | نطاق تردد الإخراج (هرتز) | |
15 | 0.3 ~ 5 | 24 ~ 400 | 4 ~ 20 | 352~ 1761 |
20 | 0.6 ~ 10 | 23~ 382 | 6 ~ 30 | 254~ 1273 |
25 | 1.2 ~ 16 | 21 ~ 320 | 8 ~ 55 | 161~ 1112 |
32 | 1.8 ~ 20 | 18 ~ 200 | 10 ~ 120 | 97 ~ 1172 |
40 | 2 ~ 40 | 10 ~ 190 | 27~ 205 | 134~ 1018 |
50 | 3 ~ 60 | 8 ~ 150 | 35 ~ 380 | 87 ~ 952 |
65 | 4 ~ 85 | 6 ~ 120 | 60 ~ 640 | 71~ 764 |
80 | 6.5 ~ 130 | 4.1 ~ 82 | 86 ~ 1100 | 54 ~ 696 |
100 | 15 ~ 220 | 4.7 ~ 69 | 133 ~ 1700 | 42 ~ 548 |
125 | 20 ~ 350 | 3.2 ~ 57 | 150 ~ 2000 | 26~ 346 |
150 | 30 ~ 450 | 2.8 ~ 43 | 347 ~ 4000 | 34 ~ 392 |
...... | ||||
300 | 95 ~ 2000 | 1.2 ~ 24 | 1360 ~ 18000 | 16 ~ 216 |
شروط التثبيت:
1. يجب تثبيت جهاز الاستشعار أفقيا أو رأسيا (اتجاه تدفق السائل من أسفل إلى أعلى) على الأنبوب المقابلة القطر الاسمي.
2. يجب أن تكون مجهزة المنبع والمصب من أجهزة الاستشعار مع طول معين من الأنابيب على التوالي، وطوله ينبغي أن تلبي متطلبات الجدول التالي.
3.Straight تكوين طول الأنبوب
نموذج خط أنابيب المنبع | طول أنبوب مستقيم المنبع | طول أنبوب مستقيم المصب |
أنبوب متحد المركز صمام بوابة مفتوحة بالكامل | ≥12DN | ≥5DN |
تراجع متحد المركز صمام بوابة مفتوحة تماما | ≥15DN | ≥5DN |
مرفق واحد 90 درجة مئوية | ≥20DN | ≥5DN |
مرفقان 90 درجة مئوية على نفس الطائرة | ≥25DN | ≥5DN |
مرفقان 90 درجة مئوية في طائرات مختلفة | ≥40DN | ≥5DN |
صمام تنظيمي، صمام بوابة شبه مفتوح | ≥50DN | ≥5DN |
