مبدأ الكشف:
وفقًا لمبدأ اكتشاف الإشارة، يمكن تقسيم مقياس التدفق الرقمي إلى طريقة فرق سرعة الانتشار (طريقة فرق الوقت المباشر، طريقة فرق الوقت، طريقة فرق الطور، طريقة فرق التردد)، طريقة إزاحة الشعاع، طريقة دوبلر، طريقة الارتباط المتبادل، طريقة التصفية المكانية وطريقة الضوضاء وما إلى ذلك.
مقاييس التدفق بالموجات فوق الصوتية هي نفس مقاييس التدفق الكهرومغناطيسي. نظرًا لأن قناة تدفق الجهاز غير مجهزة بأي عوائق، فهي جميعها عبارة عن مقاييس تدفق بدون عائق. إنها نوع من أجهزة قياس التدفق المناسبة لحل مشاكل قياس التدفق الصعبة، خاصة في قياس التدفق ذو القطر الكبير. إنه أحد أنواع مقاييس التدفق سريعة التطور.

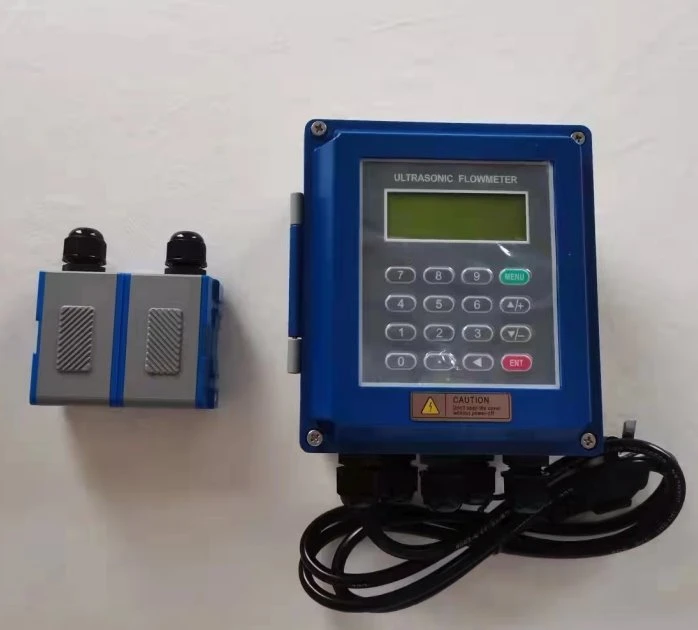

صورة المنتج:
 |  |
 |  |
 |  |
ميزات ووظائف مقياس التدفق الرقمي:
1. سهل التركيب
تركيب المشبك يلغي الحاجة إلى قطع الأنابيب. وهذا يختلف تمامًا عن أجهزة التدفق التقليدية. يقوم المستخدم ببساطة بقص مستشعر التدفق على سطح الأنبوب. ثم يمكن لمقياس التدفق بالموجات فوق الصوتية اكتشاف التدفق من خلال الموجات فوق الصوتية، ثم يقوم تلقائيًا بحساب قيمة معدل التدفق، ومراكم التدفق، وما إلى ذلك.
لا حاجة لقطع الأنابيب (لا تتلف الأنابيب أثناء التثبيت). طالما أن الأنابيب في حالة جيدة، ليس هناك احتمال لحدوث تسربات في الأنابيب التي تم تركيب مقياس التدفق عليها. هذه الميزة مناسبة أكثر للحمض القوي، والقلويات القوية، والتسمم، والسوائل المسببة للتآكل، وما إلى ذلك.
لا تحتوي أجهزة قياس التدفق بالموجات فوق الصوتية على أجزاء متحركة ولا تتطلب الاتصال بالسائل، لذلك لا يوجد فقدان للضغط. عدم فقدان الضغط يعني أنك لا تحتاج إلى إجراء تعويض الضغط، مما يوفر تكلفة أجهزة إرسال الضغط.
2. نسبة ترتيب واسعة
تعتبر نسبة الهبوط مؤشرًا فنيًا مهمًا جدًا في قياس التدفق. يتم استخدامه للإشارة إلى نطاق التدفق، والذي يتم تحديده عادةً بواسطة تقنية التدفق ومبدأه.
نسبة المدى لمقياس التدفق بالموجات فوق الصوتية هي 100:1، وبعض النماذج يمكن أن تصل إلى 500:1.
3. بداية التدفق المنخفض
لقد كان قياس التدفق المنخفض يمثل تحديًا طالما كان قياس التدفق متاحًا. بالنسبة للأنابيب ذات الحجم الصغير، يمكن تطوير أجهزة تدفق خاصة للاختبار. ومع ذلك، نظرًا لخصوصيته، فإن سعره مرتفع دائمًا، وليس من السهل توسيعه ليشمل التطبيق العام.
يمكن لهذا المقياس توفير قياس تدفق منخفض جدًا للتحكم في العملية. قام قسم البحث والتطوير لدينا بتطوير أنواع مختلفة من مقاييس التدفق بالموجات فوق الصوتية لقياس التدفق المنخفض.
4. دقة أعلى
لقد ثبت أن الدقة طويلة المدى لأجهزة قياس الموجات فوق الصوتية تتفوق على أجهزة قياس التدفق الميكانيكية التقليدية. إذا لم يتمكن المستشعر المثبت من تلبية متطلباتك القصوى من حيث الدقة، فمن الأفضل اختيار مستشعر من النوع الأنبوبي ونوع الإدخال للتعاون مع مضيف الموجات فوق الصوتية.
5. تصميم منخفض استهلاك الطاقة
تتيح تقنية الموجات فوق الصوتية تطوير مقاييس التدفق بالموجات فوق الصوتية منخفضة الطاقة. تلعب هذه الميزة دورًا مهمًا في عدادات المياه بالموجات فوق الصوتية وأجهزة قياس الحرارة بالموجات فوق الصوتية. بطارية مدمجة 3.6 فولت، يمكن أن تعمل لمدة 6-10 سنة.
6. قياس التدفق المحمول مناسب
نظرًا لانخفاض استهلاك الطاقة وتثبيت طريقة القياس، ظهر مقياس الجريان بالموجات فوق الصوتية المحمول إلى حيز الوجود في هذه اللحظة التاريخية. توفر أجهزة قياس التدفق المحمولة راحة كبيرة لاختبار التدفق وقياس التدفق. إنها أداة قوية. يحتوي مقياس الجريان بالموجات فوق الصوتية المحمول على بطارية ليثيوم مدمجة عالية الأداء، والتي يمكن استخدامها بشكل مستمر لمدة تصل إلى 16 ساعة.
7. إدارة طاقة التدفئة والتهوية وتكييف الهواء (HVAC)، تقلل التكلفة
توفر أجهزة قياس التدفق بالموجات فوق الصوتية قياسات طاقة متقدمة ودقيقة وتستخدم على نطاق واسع لمراقبة طاقة المياه في إدارة التدفئة والتهوية وتكييف الهواء (HVAC). يتم دمج مستشعر التدفق مع مستشعر الطاقة لتشكيل عداد طاقة دون الإضرار بخط الأنابيب. تساعد الدقة العالية والأداء المستقر على تقليل تكاليف الطاقة.
8. انخفاض تكلفة الاستخدام
السعر الإجمالي لمقياس التدفق منخفض، وعمر الخدمة طويل، ولا توجد رسوم صيانة مطلوبة، وتكلفة النقل منخفضة، وبالتالي فإن تكلفة استخدامه الإجمالية منخفضة، ودقة الاستخدام على المدى الطويل عالية.
وظيفة مقياس التدفق الرقمي:
يمكن قياس القيم الإيجابية والسلبية للتدفق وتسجيلها على البيانات، وسيقوم مقياس التدفق بحفظ الكميات التراكمية الإيجابية والسلبية لضمان دقة الكمية التراكمية الصافية للتدفق المقاس.
فيما يتعلق بالاتصال، يمكنك اختيار مجموعة متنوعة من بروتوكولات الاتصال، مثل 4-20mA، والنبض، والترحيل، وRS485، وModbus، وM-bus، وHart، ووحدة التحكم الدفعية، وما إلى ذلك، ونقل البيانات إلى الكمبيوتر الشخصي أو السحابة من خلال بروتوكول تحقيق إنترنت الأشياء والاتصالات المختلفة. البروتوكول ينطبق على الظروف البيئية المختلفة.
يمكن تصدير بيانات خط أنابيب الكشف في فحص الصيانة. تتضمن البيانات وقت القياس، ومعدل التدفق، ومعدل التدفق، وصافي التراكم الإيجابي والسلبي. يمكن ضبط الحد الأدنى للفاصل الزمني للتصدير على ثانية واحدة، وهو مناسب لأعمال فحص خطوط الأنابيب.
فيما يتعلق بخيارات التثبيت، يمكنك اختيار نوع المشبك الخارجي ونوع قطعة الأنبوب ونوع المكونات الإضافية. مطلوب طرق تركيب مختلفة لظروف العمل المختلفة، ويمكن الحفاظ على الاتساق العام. عند الطلب، يرجى إبلاغنا بالوضع الحالي، ويمكننا أن نوصي بمضيف التدفق وأجهزة الاستشعار الأكثر ملاءمة لك.
يمكن قياس السوائل غير الموصلة والسوائل المسببة للتآكل على السائل المقاس، ولن يؤدي اختيار مقياس الجريان بالموجات فوق الصوتية المثبت إلى إتلاف خط الأنابيب ولن يتسبب في تسرب خط الأنابيب لاحقًا.
اختيار الطريق:
نوع المشبك | صورة | نموذج | دقة | فئة الحماية | قياس حجم الأنابيب | درجة حرارة متوسطة |
ستاندراد |  | تيسي-2 | ±1% | IP68 | الاسم المميز25-DN100 ملم | -30 درجة -90 درجة |
 | علامة تجارية-1 | ±1% | IP68 | الاسم المميز50-DN700 ملم | -30 درجة -90 درجة | |
 | ليرة تركية-1 | ±1% | IP68 | الاسم المميز 300-DN3000 ملم | -30 درجة -90 درجة | |
ارتفاع درجة الحرارة القياسية |  | تيسي-2-HT | ±1% | IP68 | الاسم المميز25-DN100 ملم | -30 درجة -160 درجة |
 | تي إم-1-HT | ±1% | IP68 | الاسم المميز50-DN700 ملم | -30 درجة -160 درجة | |
 | ليرة تركية-1-HT | ±1% | IP68 | الاسم المميز 300-DN3000 ملم | -30 درجة -160 درجة | |
شريحة متزايدة |  | النظام المنسق | ±1% | IP68 | الاسم المميز25-DN100 ملم | -30 درجة -90 درجة |
 | جلالة الملك | ±1% | IP68 | الاسم المميز50-DN300 ملم | -30 درجة -90 درجة | |
 | إب -1 | ±1% | IP68 | الاسم المميز300-DN700 ملم | -30 درجة -90 درجة | |
ارتفاع درجة الحرارة تصاعد قوس |  | HS-HT | ±1% | IP68 | الاسم المميز25-DN100 ملم | -30 درجة -160 درجة |
 | جلالة-HT | ±1% | IP68 | الاسم المميز50-DN300 ملم | -30 درجة -160 درجة | |
 | إب-1-HT | ±1% | IP68 | الاسم المميز300-DN700 ملم | -30 درجة -160 درجة |
التعليمات:
1. السؤال: كيفية تثبيت عداد تدفق المياه؟
ج: نحن نقدم أدلة لأنواع أجهزة قياس تدفق المياه، فلا تتردد في الاتصال بنا، حيث تقوم الهندسة المهنية لدينا بتوجيه عملية التثبيت.
2. السؤال: كيفية اختيار مسار التدفق؟
ج: بناءً على معرف خط الأنابيب ونطاق التدفق. لدينا إرشادات احترافية لمساعدتك في اختيار مقياس التدفق المناسب.
3. س: هل يمكنني الحصول على عينات؟ ما هو موك؟
ج: نعم، لدينا مواد في المخزون ويمكننا مساعدتك في الحصول على عينات في أقرب وقت ممكن. موك لدينا هو 1PCS
4. س: ما هو أقصر وقت التسليم الذي يمكنك تقديمه؟
ج: لدينا المواد الموجودة في المخزون، إذا كنت في حاجة إليها حقًا، يمكنك إخبارنا، وسوف نقوم بترتيبها لك في أقرب وقت ممكن.
5. س: هل يمكنني زيارة المصنع الخاص بك؟
ج: بالتأكيد، نحن نرحب بكم لزيارة المصنع إذا كنت في حاجة.
6.س: كيفية الدفع؟
ج: دفع TT ، الدفع عبر الإنترنت ببطاقة الائتمان ، دفع Western Union ، دفع RMB ، دفع LC
إذا كنت بحاجة إلى معرفة المزيد، فلا تتردد في الاتصال بنا، وسوف نقوم بترتيب مندوبي مبيعات محترفين للإجابة على أسئلتك. استفساراتك هي موضع ترحيب.
