1.ميزات ومزايا مقياس مستوى السائل JYUS-488XL:
⑴IP68 مقاوم للماء للغاية، مناسب للقياس في البيئات القاسية المختلفة. يتميز جهاز قياس مستوى السائل بالموجات فوق الصوتية الخاص بنا بتصميم مفصل مقاوم للماء بقطر 45-درجة فريد، مما يجعل الجهاز بأكمله يصل إلى مستوى مقاومة الماء IP68. طالما تم شدها ونقعها في الماء لمدة عام، ستظل أي آلة في حالة عمل جيدة. سواء في الأمطار الغزيرة أو المشاهد الموحلة، يمكنها العمل بكفاءة وثبات.
⑵أداء ممتاز ودقة قياس عالية وعمر خدمة طويل. وصلت شركة JYUS-488XL إلى الصدارة الدولية من حيث الأداء. من خلال الاتصال بـ PLC في نفس الوقت لعرض منحنى الإشارة، يمكنك رؤية مزايا منتجاتنا بوضوح من حيث النعومة والتحكم في الأزيز. نحن ننتج كل منتج بمعايير الجودة العالمية.
⑶فيما يتعلق بتصميم الدوائر، فهو يتمتع بوظائف شاملة. يتم تشغيل مقياس الخزان بالموجات فوق الصوتية السلكي 2- الخاص بنا عن طريق حلقة 4-20 مللي أمبير، بينما يكون السلك 4- افتراضيًا على إشارات الترحيل 4-20mA+Modbus RS485+2. الشيء الأكثر أهمية هو أن محطة الإخراج 4-20mA لن تحترق إذا تم توصيل مصدر الطاقة DC24V عن طريق الخطأ. هذا النوع من التصميم متعدد الوظائف نادر في السوق وهو أيضًا من أبرز منتجاتنا.

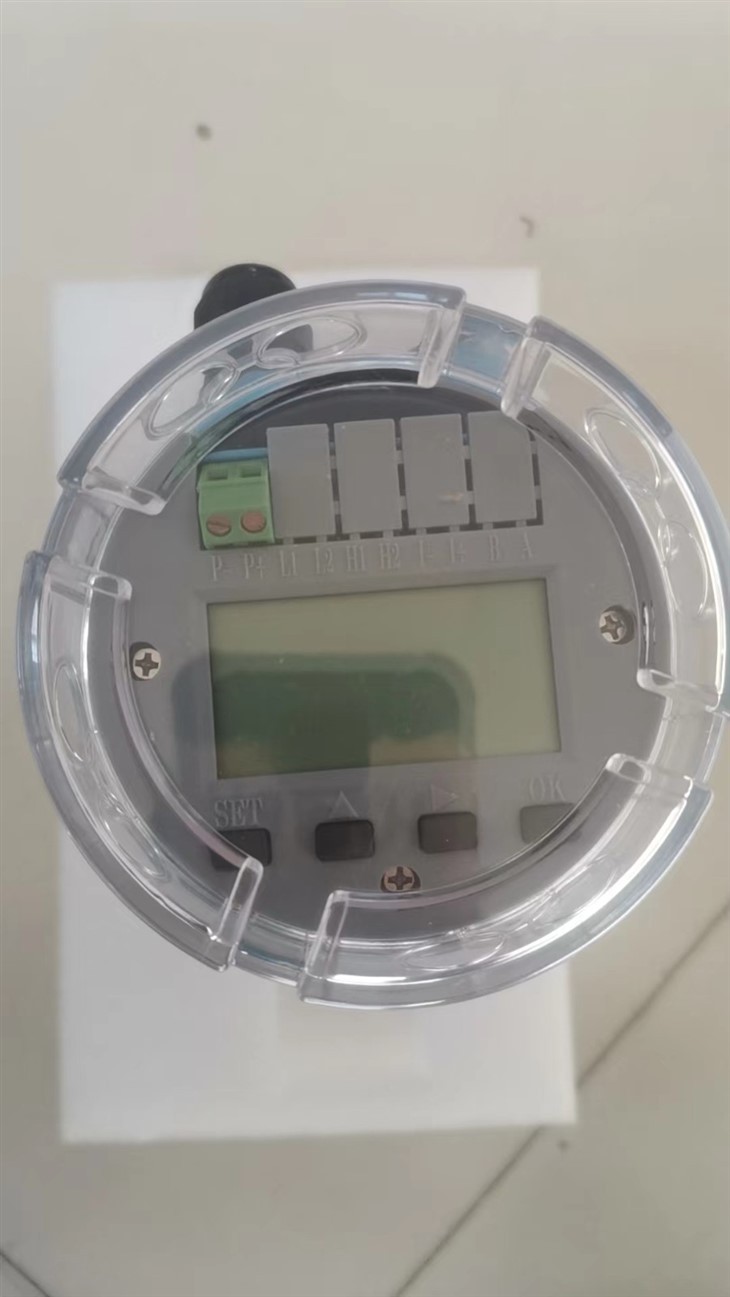

⑷سهل التشغيل وواضح في لمحة. تسمح لك قائمة LCD ذات الشاشة الكبيرة بالعمل في لمحة سريعة، وتكون جميع الوظائف مرئية بوضوح. حتى المبتدئ يمكنه البدء بسهولة في 5 دقائق.
⑸حماية براءات الاختراع وضمان الجودة. لقد تقدمت منتجاتنا بطلب للحصول على براءات اختراع، وبراءات اختراع المظهر، وبراءات اختراع نماذج المنفعة، والتي تعد أفضل دليل على تفرد منتجاتنا وابتكارها. نحن نعتمد على براءات الاختراع لتوفير ضمان الجودة لكل منتج.

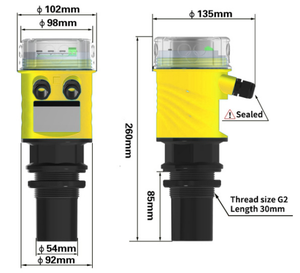

2. مخطط حجم المنتج:
|
|
|
3. المؤشرات الفنية الرئيسية:
|
وظيفة |
نوع متكامل |
نوع منفصل |
|
نطاق القياس |
5m,10m,15m,20m, 30m, 40m, 50m, 60m |
5m, 10m, 15m, 20m, 30m, 40m,50m, 60m, 70m |
|
دقة القياس |
0.25%-1.0% |
|
|
نسبة القرار |
3 مم أو 0.1% (أيهما أكبر) |
3 مم أو 0.1% (أيهما أكبر) |
|
عرض |
شاشات الكريستال السائل الإنجليزية |
شاشات الكريستال السائل الإنجليزية |
|
خرج تشابهي |
4-نظام الخط، 4~20 مللي أمبير/ 510 Ω تحميل 2-نظام الخط، تحميل 4 ~ 20 مللي أمبير/250 أوم |
تحميل 4 ~ 20 مللي أمبير/510 أوم |
|
تتابع الانتاج |
مجموعتان (أي تيار متردد 250 فولت/ 8 أمبير أو تيار مستمر 30 فولت/5 أمبير) اختياري، الدولة قابلة للبرمجة |
مجموعتان لقناة واحدة و4 مجموعات للقنوات المزدوجة (اختياري) تيار متردد 250 فولت/ 8A أو DC 30V / 5A، قابلة للبرمجة |
|
مزود الطاقة |
التكوين القياسي: 24VDC اختياري: 220 فولت تيار متردد +15% 50 هرتز |
التكوين القياسي: 220 فولت تيار متردد +15% 50 هرتز اختياري: 24VDC 120 مللي أمبير مخصصة: 12VDC أو تعمل بالبطارية |
|
محيط ب درجة حرارة |
أداة العرض: -20~+60ºC مسبار: -20~+80درجة مئوية |
أداة العرض: -20~+60درجة مئوية مسبار: -20~+80درجة مئوية |
|
تواصل |
مودبوس |
|
|
درجة الحماية |
أداة العرض: IP65، المسبار: IP68 |
|
|
كابل التحقيق |
لا أحد |
الحد الأقصى للطول 100 متر، التكوين القياسي: 10 متر |
|
تركيب المسبار |
حدد النوع بناءً على نطاق القياس والتحقيق |
|
|
استهلاك طاقة المنتج |
مصدر الطاقة المنفصل هو مصدر طاقة 24 فولت، استهلاك هذا النوع هو 100 مللي أمبير (بدون ريلاي)، 120 مللي أمبير (مع إعادة التشغيل)، 2 مرحلات 145 مللي أمبير ، 3 مرحلات 170 مللي أمبير ، 4 مرحلات 190 مللي أمبير. |
|
|
استهلاك طاقة المنتج |
أربعة أسلاك مدمجة، مصدر طاقة 24 فولت، استهلاك الطاقة 80 مللي أمبير بدون مرحل و105 مللي أمبير مع مرحل | |
|
استهلاك طاقة المنتج |
نظام متكامل بسلكين، مصدر طاقة 24 فولت، لا يمكن تركيب مرحل، واستهلاك الطاقة 30 مللي أمبير. | |

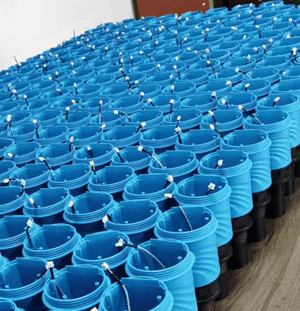

4. زاوية من ورشة الإنتاج:
لدينا مخزون في دالي ويمكننا ضمان التسليم السريع بعد استلام الدفع.
|
|
|
|
|
|
5. نطاق التطبيق:
يعد مقياس الخزان بالموجات فوق الصوتية أداة قياس شائعة الاستخدام لقياس مستوى السائل. كمقياس لمستوى السائل غير المتصل، فإنه غالبًا ما يستخدم في بعض الحالات ذات ظروف العمل المعقدة أو المتطلبات الخاصة لأنه لا يتلامس مع الوسط.
JYUS-488XL عبارة عن أداة رقمية لمستوى السائل يتم التحكم فيها بواسطة معالج دقيق. وهو يتألف من ثلاثة أجزاء: محول الطاقة بالموجات فوق الصوتية، ووحدة المعالجة، ووحدة الإخراج. في القياس، تنبعث نبضات فوق صوتية من المستشعر (محول الطاقة). تنعكس الموجات الصوتية على سطح السائل ويتم استقبالها بواسطة نفس المستشعر أو جهاز الاستقبال بالموجات فوق الصوتية. ويتم تحويلها إلى إشارات كهربائية من خلال بلورات كهرضغطية أو أجهزة تقبُّض مغناطيسي، ويتم إرسالها واستقبالها بواسطة الموجات الصوتية. الوقت لحساب المسافة من المستشعر إلى سطح السائل الذي يتم قياسه.
بما أن جهاز قياس مستوى السائل هذا يعتمد قياس عدم التلامس، فإن الوسط المقاس غير محدود تقريبًا ويمكن استخدامه على نطاق واسع لقياس ارتفاع السوائل المختلفة. شروط التطبيق الشائعة، مثل غرف التفتيش وخزانات مياه المصانع والخزانات والهندسة البلدية ومياه الصنبور ومعالجة مياه الصرف الصحي والحفاظ على المياه والطاقة الكهرومائية والصلب ومناجم الفحم والطاقة الكهربائية والبتروكيماويات والأنهار والبحيرات الحضرية والنقل وصناعات تجهيز الأغذية.
6. متطلبات التثبيت:
⑴ يجب أن تكون المسافة بين سطح إرسال المسبار والحد الأدنى لمستوى السائل أقل من نطاق الجهاز المحدد.
⑵ يجب أن تكون المسافة بين سطح إرسال المسبار وأعلى مستوى للسائل أكبر من المنطقة العمياء للأداة المحددة.
⑶ يجب أن يظل سطح الإرسال للمسبار موازيًا لسطح السائل.
⑷ يجب أن يحاول موضع تثبيت المسبار تجنب منفذ الإدخال والإخراج.
⑸ إذا لم يكن جدار حمام السباحة أو جدار الخزان سلسًا، فيجب أن يترك موضع تركيب الجهاز جدار حمام السباحة أو جدار الخزان فوق 0.5m.
⑹ إذا كانت المسافة بين سطح إرسال المسبار إلى أعلى مستوى للسائل أقل من المنطقة العمياء للأداة المحددة، فيجب تركيب أنبوب التمديد بقطر أكبر من 120مم، الطول 0 .45 م ~ 0.60 م، التثبيت الرأسي، الجدار الداخلي أملس، ويجب أن تكون فتحة الخزان أكبر من القطر الداخلي لأنبوب التمديد. أو قم بتمرير الأنبوب إلى أسفل الخزان، حيث يكون قطر الأنبوب أكبر من 100 مم، ويجب أن تحافظ الفتحة المتبقية في الجزء السفلي من الأنبوب على مستوى السائل في أنبوب التمديد والخزان مرتفعًا بشكل متساوٍ.

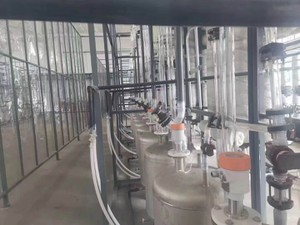

7. استخدم مخطط المشهد:
|
|
|
|
|
|
8. الالتزام:
تتم معايرة جميع أجهزة قياس مستوى السائل بالموجات فوق الصوتية لدينا بشكل فردي قبل مغادرة المصنع لضمان دقة تبلغ 0.25-1%. تتمتع جميع منتجات شركة Henan Junyuan Automation Equipment Co., Ltd. بضمان لمدة 24- شهر. إذا كانت هناك مشاكل في جودة المنتج، يمكننا استبدال الأدوات والمعدات الجديدة مجانًا.
إذا كان لديك المزيد من الأسئلة، يرجى الاتصال بنا، وسيكون لدينا مندوبي مبيعات محترفين ومديري مبيعات فرديين للإجابة على أسئلتك. جميع الزملاء في شركة Henan Junyuan Automation Equipment Co., Ltd. يرحبون باستفساراتكم في أي وقت! ! !
