مقياس الجريان الكهرومغناطيسي
عدادات التدفق الكهرومغناطيسي (اختصارًا EMF) هي نوع جديد من أدوات قياس التدفق التي تطورت بسرعة مع تطور التكنولوجيا الإلكترونية في الخمسينيات والستينيات. مقياس التدفق الكهرومغناطيسي هو أداة تستخدم مبدأ الحث الكهرومغناطيسي لقياس تدفق السائل الموصل بناءً على القوة الدافعة الكهربائية التي تحدث عندما يمر السائل الموصل عبر مجال مغناطيسي خارجي.
هيكل الصك:
يتكون هيكل مقياس التدفق الكهرومغناطيسي بشكل أساسي من نظام الدائرة المغناطيسية ، وقياس القسطرة ، والإلكترود ، والغلاف ، والبطانة ، والمحول.

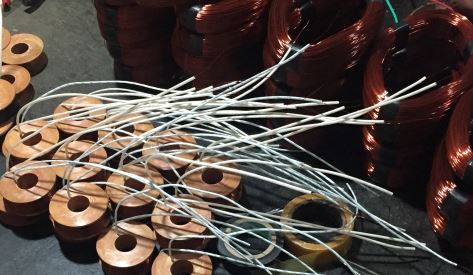

نظام الدائرة المغناطيسية: وتتمثل وظيفته في إنتاج مجال مغناطيسي موحد للتيار المستمر أو التيار المتردد. تتحقق الدائرة المغناطيسية DC بواسطة مغناطيس دائم. ميزته هي أن الهيكل بسيط نسبيًا وأن التداخل من المجال المغناطيسي للتيار المتردد صغير. ومع ذلك ، فمن السهل استقطاب سائل الإلكتروليت الذي يمر عبر قسطرة القياس ، بحيث يُحاط القطب الموجب بالأيونات السالبة ، ويكون القطب السالب محاطًا بأيونات موجبة. الضميمة هي ظاهرة استقطاب الأقطاب الكهربائية وتتسبب في زيادة المقاومة الداخلية بين القطبين ، مما يؤثر بشكل خطير على التشغيل الطبيعي للعداد. عندما يكون قطر الأنبوب كبيرًا ، يكون المغناطيس الدائم كبيرًا وثقيلًا وغير اقتصادي. لذلك ، يستخدم مقياس التدفق الكهرومغناطيسي عمومًا مجالًا مغناطيسيًا متناوبًا ويتم تحمسه بواسطة مصدر طاقة بتردد 50 هرتز.
قياس القسطرة: وظيفتها السماح للسائل الموصل المقاس بالمرور. من أجل تحويل التدفق المغناطيسي أو قصر دائرة عندما يمر خط القوة المغناطيسي عبر أنبوب القياس ، يجب أن يكون أنبوب القياس مصنوعًا من غير مغناطيسي ، وموصلية كهربائية منخفضة ، وموصلية حرارية منخفضة ، ومادة معينة للقوة الميكانيكية ، يمكن اختيار الفولاذ المقاوم للصدأ غير الممغنط والفولاذ الزجاجي والقوة العالية من البلاستيك والألمنيوم وما إلى ذلك.
القطب الكهربي: تتمثل وظيفته في استخلاص إشارة جهد كهربائي مستحثة تتناسب مع المقاسة. تصنع الأقطاب الكهربائية بشكل عام من الفولاذ المقاوم للصدأ غير الممغنط ويجب أن تكون محاطة بالبطانة بحيث لا يتم إعاقة مرور السائل. يجب أن يكون موضع التثبيت في الاتجاه الرأسي لخط الأنابيب لمنع تراكم الرواسب عليه والتأثير على دقة القياس.
القشرة: وهي مصنوعة من مادة مغناطيسية. إنه الغطاء الخارجي لملف الإثارة لنظام التوزيع ويعزل تداخل المجال المغناطيسي الخارجي.
البطانة: توجد بطانة عازلة كهربائية كاملة على الجانب الداخلي لأنبوب القياس وسطح ختم الحافة. يتلامس مباشرة مع السائل المراد قياسه ، وتتمثل وظيفته في زيادة مقاومة التآكل لأنبوب القياس ومنع الجهد المستحث من قصر دائرة جدار أنبوب القياس المعدني. مواد البطانة في الغالب مقاومة للتآكل ، ودرجة حرارة عالية ، ومقاومة للتآكل ، والبلاستيك متعدد رباعي فلورو الإيثيلين ، والسيراميك ، وما إلى ذلك.
المحول: الإشارة المحتملة المستحثة الناتجة عن تدفق السائل ضعيفة للغاية وتتأثر بشكل كبير بعوامل التداخل المختلفة. يتمثل دور المحول في تضخيم وتحويل الإشارة المحتملة المستحثة إلى إشارة قياسية موحدة وقمع إشارة التداخل الرئيسية. وتتمثل مهمتها في تضخيم وتحويل الإشارة المحتملة المستحثة Ex التي يكتشفها القطب إلى إشارة موحدة للتيار المستمر.
ميزة
1. لا يتأثر القياس بالتغيرات في كثافة السوائل واللزوجة ودرجة الحرارة والضغط والتوصيل.
2. لا توجد أجزاء تدفق معيقة في أنبوب القياس ، ولا فقدان للضغط ، ومتطلبات أقل لأقسام الأنابيب المستقيمة. لديها قدرة فريدة على التكيف مع قياس الطين.
3. اختر بشكل معقول بطانة المستشعر ومواد الإلكترود ، أي أنها تتمتع بمقاومة جيدة للتآكل ومقاومة التآكل ؛
4. يعتمد المحول طريقة إثارة جديدة مع استهلاك منخفض للطاقة ونقطة صفر ثابتة ودقة عالية. يمكن أن يصل مدى التدفق إلى 150: 1 ؛
5. يمكن دمج المحول والمستشعر أو فصلهما ؛
6. المحول يعتمد 16- معالج دقيق عالي الأداء ، شاشة عرض 2x16LCD ، إعداد ملائم للمعلمات وبرمجة موثوقة ؛
7. مقياس التدفق هو نظام قياس ثنائي الاتجاه مع ثلاثة مجمعات: إجمالي أمامي ، إجمالي عكسي وإجمالي فرق. يمكنه عرض التدفق الإيجابي والسلبي ، وله نواتج متعددة: التيار ، النبض ، الاتصال الرقمي ، HART ؛
8. يعتمد المحول تقنية تثبيت السطح (SMT) ، مع وظائف الفحص الذاتي والتشخيص الذاتي.
9. لا تتأثر دقة القياس بالتغيرات في كثافة السوائل واللزوجة ودرجة الحرارة والضغط والتوصيل. إشارة الجهد التي يسببها المستشعر لها علاقة خطية مع متوسط معدل التدفق ، وبالتالي فإن دقة القياس عالية.
10. لا توجد عوائق في خط أنابيب القياس ، لذلك لا يوجد فقدان إضافي للضغط. لا توجد أجزاء متحركة في خط أنابيب القياس ، لذلك يتمتع المستشعر بعمر طويل للغاية.
11. نظرًا لأن إشارة الجهد المستحث تتشكل في كامل المساحة المملوءة بالمجال المغناطيسي وهي القيمة المتوسطة على سطح الأنبوب ، فإن قسم الأنبوب المستقيم الذي يتطلبه المستشعر يكون أقصر ، ويبلغ الطول 5 أضعاف قطر الأنبوب.
12. يعتمد المحول أحدث أجهزة الكمبيوتر الدقيقة أحادية الشريحة وأكثرها تقدمًا (MCU) وتكنولوجيا تثبيت السطح (SMT) في العالم ، بأداء موثوق به ، ودقة عالية ، واستهلاك منخفض للطاقة ، ونقطة صفرية مستقرة ، وإعدادات مناسبة للمعلمات. انقر فوق شاشة العرض الصينية LCD لعرض التدفق التراكمي والتدفق الفوري ومعدل التدفق ونسبة التدفق وما إلى ذلك.
13. نظام قياس ثنائي الاتجاه ، والذي يمكنه قياس التدفق الأمامي والتدفق العكسي. يتم استخدام تقنية إنتاج خاصة ومواد عالية الجودة لضمان بقاء أداء المنتج مستقرًا لفترة طويلة.
