تصنيف مقياس التدفق المشترك ووصف المبدأ
مقياس الجريان هو أداة قياس شائعة الاستخدام. يتميز مقياس التدفق بخصائص دقة القياس العالية ، والاستقرار الجيد ، والاستخدام المريح ، وما إلى ذلك ، وله تطبيقات معينة في العديد من المجالات. هناك العديد من أنواع عدادات التدفق ، وتختلف وظائف ونطاقات القياس لكل مقياس تدفق مختلف.
1. مقياس الجريان الكهرومغناطيسي
عندما يتدفق مائع موصل عبر مجال كهرومغناطيسي ، يمكن الحصول على سرعة السائل عن طريق قياس الجهد. لا توجد أجزاء متحركة ولا تتأثر بالسوائل. عندما يكون الأنبوب ممتلئًا ، تكون دقة قياس السائل الموصل عالية جدًا. يمكن استخدام مقياس التدفق الكهرومغناطيسي لقياس معدل تدفق الملاط.

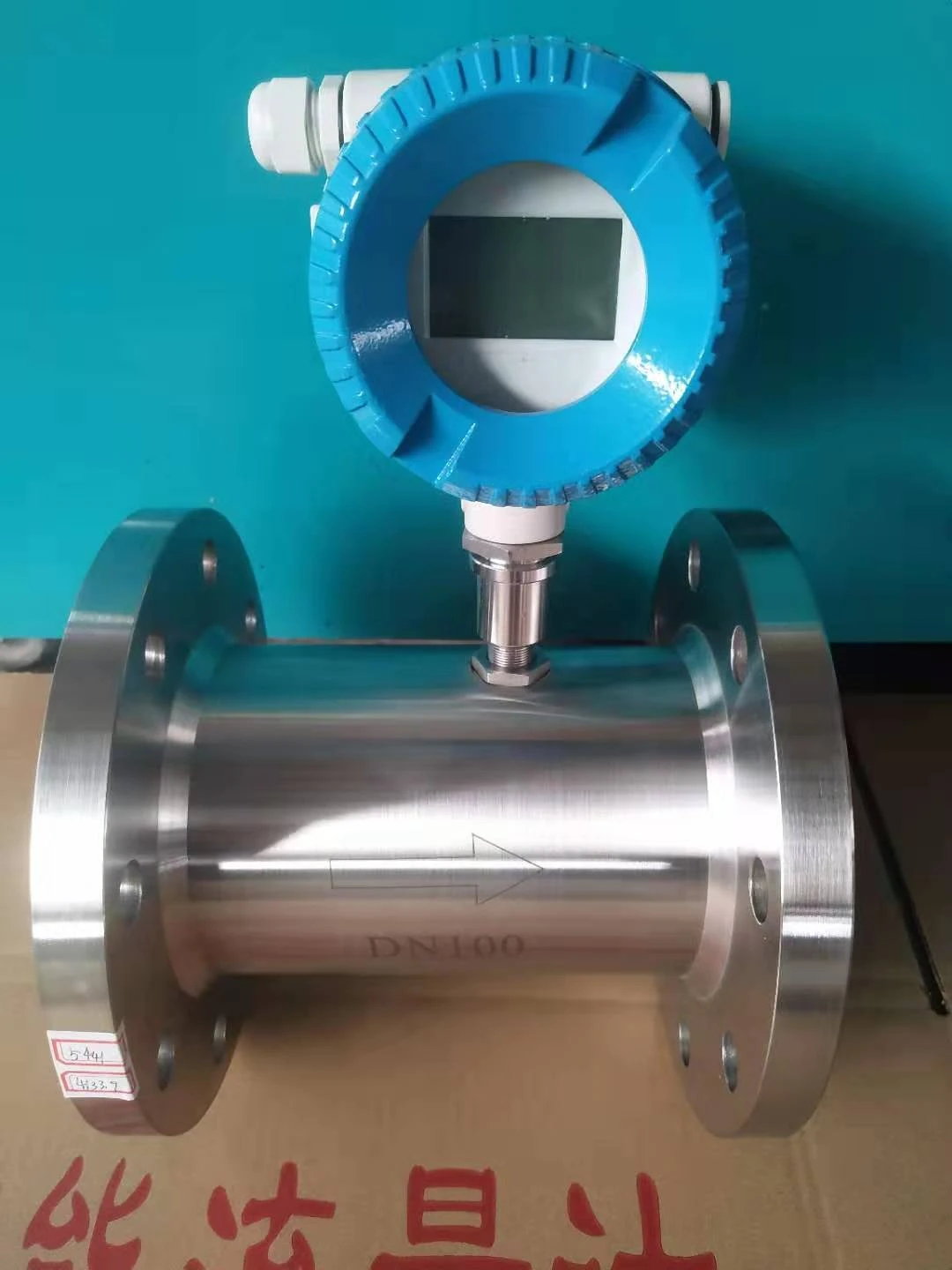

2-مقياس الجريان التوربيني
عندما يتدفق السائل عبر مقياس الجريان التوربيني ، يتسبب السائل في دوران الجزء المتحرك. سرعة دوران الدوار مرتبطة بسرعة السائل. من متوسط معدل تدفق المائع الذي يشعر به الدوار ، يتم اشتقاق معدل التدفق أو الكمية الإجمالية. يمكن لمقاييس التدفق التوربيني قياس السوائل النظيفة بدقة. مثل مقاييس التدفق PD ، يمكن أن تنتج مقاييس تدفق التوربينات أيضًا أخطاء ضغط غير قابلة للاسترداد وتتطلب أجزاء متحركة.
3.Vortex Flowmeter
يستخدم مقياس التدفق الدوامي LUGB على نطاق واسع في قياس تدفق السائل أو الغاز في خطوط الأنابيب الصناعية مثل البترول ، والصناعات الكيماوية ، والطاقة الكهربائية ، والصناعات الخفيفة ، وما إلى ذلك. نظرًا لأن مادة الاستشعار هي 1Cr18Ni9Ti ، فيمكن استخدامها أيضًا لقياس تدفق المياه الحضرية الإمداد والتدفئة وإمدادات مياه الغلايات وخطوط أنابيب السوائل في الصناعة الطبية. يعتمد مستشعر التدفق الدوامي المضاد للانفجار تقنية مقاومة للانفجار آمنة جوهريًا. مقياس التدفق الدوامي الذي يعمل بالبطارية له علامة مقاومة للانفجار "Ex iaIIBT4" ، وهي مناسبة للمناطق الخطرة التي تحتوي على الصنفين II و B مثل المنطقة 0 والمنطقة 1 والمنطقة 2 ، بما في ذلك T1 ~ T4 ؛ علامة مقاومة الانفجار لمقياس التدفق هي "ExiaIIBT5" ، وهي مناسبة للمناطق الخطرة من الفئة B والفئة B و T1 ~ T5 ، والمنطقة 1 ، والمنطقة 2
4-مقياس الجريان بالموجات فوق الصوتية
طريقة وقت الانتشار وطريقة تأثير دوبلر هي الطرق المعتمدة غالبًا بواسطة مقاييس التدفق فوق الصوتية لقياس متوسط سرعة السائل. مثل عدادات السرعة الأخرى ، فهو عداد يقيس التدفق الحجمي. إنه مقياس تدفق دون عائق. إذا تم تركيب جهاز الإرسال بالموجات فوق الصوتية خارج خط الأنابيب للقياس ، فلا داعي لإدخاله. إنه قابل للتطبيق على جميع السوائل تقريبًا ، بما في ذلك الملاط ، بدقة عالية. ومع ذلك ، فإن تلوث خط الأنابيب سيؤثر على الدقة.
