1. التصنيف حسب النوع وطريقة الاتصال:
النوع: بعيد، متكامل، مكون إضافي
طريقة الاتصال: اتصال شفة، اتصال المشبك، اتصال مترابطة.
كما هو مبين أدناه:
 |  |  |
 |  |  |
2. الميزات والتطبيقات:
أجهزة قياس التدفق المغناطيسي للمياه هي أداة تقيس تدفق السوائل الموصلة بناءً على مبدأ قانون فاراداي للحث الكهرومغناطيسي. عندما يتدفق السائل الموصل في الأنبوب، فإنه يقطع خطوط المجال المغناطيسي في الاتجاه الرأسي، ويتم توليد إمكانات كهربائية مستحثة على الأقطاب الكهربائية الموجودة على جانبي الأنبوب. يتناسب حجم الإمكانات المستحثة مع متوسط معدل التدفق للوسط الموصل داخل الأنبوب. يتم إرسال حجم الإمكانات المستحثة إلى المحول، ويقوم المحول بحساب معدل التدفق في اتجاه عقارب الساعة ومعدل التدفق التراكمي.
⑴. لا توجد أجزاء مقاومة في خط الأنابيب، وفقدان الضغط صغير جدًا، ونطاق التدفق القابل للقياس كبير، ونسبة الحد الأقصى لمعدل التدفق إلى الحد الأدنى لمعدل التدفق بشكل عام أكثر من 20:1، ونطاق قطر الأنبوب الصناعي المطبق واسع يصل إلى 3 أمتار.
⑵. إشارة الخرج خطية مع معدل التدفق المقاس ولها دقة عالية. يمكنه قياس معدل تدفق جميع السوائل الموصلة مثل الأحماض والقلويات والمحاليل الملحية والمياه والصرف الصحي والسوائل المسببة للتآكل والطين واللب المعدني ولب الورق وما إلى ذلك مع موصلية أكبر من أو تساوي 5μs/cm. .
3. المعلمات التقنية:
اسم المنتج | مقياس تدفق المشروبات |
معدل التدفق الأقصى | 15m/s |
مستوى الدقة | ±0.5% ,±0.2% |
الموصلية السائلة | >5 ميكروثانية/سم |
الضغط الاسمي | 1.6Mpa (إذا كنت بحاجة إلى تخصيص، الرجاء استشارة لنا) |
عيار | الاسم المميز6-DN3000 |
مادة بطانة | PTFE، PFA، F46 المطاط الصلب، النيوبرين، البولي يوريثين، |
القطب | SUS316، هاستيلوي C(HC)، هاستيلوي B(HB) |
الرطوبة المحيطة | 5-100%RH(الرطوبة النسبية) |
درجة الحرارة المحيطة | -25 درجة إلى +60 درجة |
نطاق القياس | 1500:1، أقل من أو يساوي 15 م/ث |
نوع الهيكل | نوع مدمج، نوع سبليت، نوع المكونات الإضافية |
مستوى الحماية | IP68، IP67، IP65 (الافتراضي) |
مارك الإثبات السابق | ExmdIIBT4 |
مزود الطاقة | بطارية ليثيوم 24 فولت تيار مستمر، 220 فولت تيار متردد، 3.6 فولت |
إخراج الإشارة | 4-20خرج Ma، خرج النبض |
بروتوكول الاتصالات | مودبوس RS485، بروتوكول هارت |
4. اختيارالأقطاب الكهربائيةمادة
| مادة القطب | المقاومة للتآكل |
SUS316 | للمياه الصناعية والمياه المنزلية والصرف الصحي والوسائط المسببة للتآكل، وتستخدم على نطاق واسع في الصناعات البترولية والكيميائية واليوريا وغيرها من الصناعات. |
الفولاذ المقاوم للصدأ المغلفة كربيد التنغستن | للوسائط غير القابلة للتآكل والكاشطة للغاية |
التنتالوم (تان) | يتمتع بمقاومة ممتازة للتآكل، والزجاج مشابه جدًا، بالإضافة إلى حمض الهيدروفلوريك، وحمض النيتريك المدخن، والقلويات، وتآكل جميع الوسائط الكيميائية تقريبًا (بما في ذلك حمض الهيدروكلوريك وحمض الكبريتيك والأكوا ريجيا). |
التيتانيوم (تي) | إنه مقاوم لمياه البحر، والكلوريدات المختلفة وهيبوكلوريت، والأحماض المؤكسدة (بما في ذلك حمض النيتريك المدخن)، والأحماض العضوية، والقلويات، وما إلى ذلك، وليس مقاومًا للتآكل الناتج عن أحماض الاختزال النقية (مثل حمض الكبريتيك وحمض الهيدروكلوريك). ومع ذلك، إذا كان الحمض يحتوي على مواد مؤكسدة (مثل حمض النيتريك، Fe +++، Cu ++)، فسيتم تقليل التآكل بشكل كبير. |
هاستيلوي C(HC) | حمض مؤكسد، مثل حمض النيتريك، حمض مختلط أو حمض الكروميك وحمض الكبريتيك مختلط للتآكل المتوسط، ولكنه أيضًا مقاوم للأملاح المؤكسدة مثل Fe +++، Cu ++ أو مواد مؤكسدة أخرى مثل محلول هيبوكلوريت فوق البحر المستوى، تآكل مياه البحر |
البلاتين - سبائك الإيريديوم | ينطبق تقريبًا على جميع المواد الكيميائية، ولكن ليس على الماء الملكي وأملاح الأمونيوم. |
هاستيلوي بي(HB) | يتمتع حمض الهيدروكلوريك بجميع التركيزات تحت نقطة الغليان بمقاومة جيدة للتآكل، ولكن أيضًا حمض الكبريتيك وحمض الفوسفوريك وحمض الهيدروفلوريك والأحماض العضوية وغيرها من الأحماض غير المؤكسدة والقلويات وغير المؤكسدة يتآكل بمحلول الملح. |
5. نطاق التدفق
معدل التدفق----جدول مقارنة التدفق | |||||||
| 0.01 | 1 | 2 | 3 | 4 | 5 | 15 |
15 | 0.0064 | 0.6362 | 1.2723 | 1.9085 | 2.5447 | 3.1809 | 9.5426 |
20 | 0.0113 | 1.1310 | 2.2619 | 3.3929 | 4.5239 | 5.6549 | 16.9646 |
25 | 0.0177 | 1.7671 | 3.5343 | 5.3014 | 7.0686 | 8.8357 | 26.5072 |
40 | 0.0452 | 4.5239 | 9.0478 | 13.5717 | 18.0956 | 22.6195 | 67.8584 |
50 | 0.0707 | 7.0686 | 14.1372 | 21.2058 | 28.2743 | 35.3429 | 106.0288 |
65 | 0.1195 | 11.9459 | 23.8919 | 35.8377 | 47.7836 | 59.7295 | 179.1886 |
80 | 0.1810 | 18.0956 | 36.1911 | 54.2867 | 72.3823 | 90.4779 | 271.4336 |
100 | 0.2827 | 28.2743 | 56.5487 | 84.8230 | 113.0973 | 141.3717 | 424.1150 |
150 | 0.6362 | 63.6173 | 127.2345 | 190.8518 | 254.4690 | 318.0863 | 954.2588 |
200 | 1.1310 | 113.0973 | 226.1947 | 339.2920 | 452.3893 | 565.4846 | 1696.4600 |
300 | 2.5447 | 254.4690 | 508.9380 | 763.4070 | 1017.8760 | 1272.3450 | 3817.0351 |
350 | 3.4636 | 346.3606 | 692.7212 | 1039.0818 | 1385.4424 | 1731.8030 | 5195.4089 |
400 | 4.5239 | 452.3893 | 904.7787 | 1357.1680 | 1809.5574 | 2261.9467 | 6785.8401 |
450 | 5.7256 | 572.5553 | 1145.1105 | 1717.6658 | 2290.2210 | 2862.7763 | 8588.3289 |
500 | 7.0686 | 706.8583 | 1413.7167 | 2120.5750 | 2827.4334 | 3534.2917 | 10602.8752 |
600 | 10.1788 | 1017.8760 | 2035.7520 | 3053.6281 | 4071.5041 | 5089.3801 | 15268.1403 |
700 | 13.8544 | 1385.4424 | 2770.8847 | 4156.3271 | 5541.7694 | 6927.2118 | 20781.6354 |
800 | 18.0956 | 1809.5574 | 3619.1147 | 5428.6721 | 7238.2295 | 9047.7868 | 27143.3605 |
900 | 22.9022 | 2290.2210 | 4580.4421 | 6870.6631 | 9160.8842 | 11451.1050 | 34353.3157 |
1000 | 28.2743 | 2827.4334 | 5654.8668 | 8482.3002 | 11309.7336 | 14137.1669 | 42411.5008 |
1200 | 40.7150 | 4071.5041 | 8143.0082 | 12214.5122 | 16286.0163 | 20357.5204 | 61072.5612 |
1400 | 55.4177 | 5541.7694 | 11083.5389 | 16625.3083 | 22167.0778 | 27708.8472 | 83126.5416 |
1600 | 72.3823 | 7238.2295 | 14476.4589 | 21714.6884 | 28952.9179 | 36191.1474 | 108573.4421 |
1800 | 91.6088 | 9160.8842 | 18321.7684 | 27482.6525 | 36643.5367 | 45804.4209 | 137413.2627 |
2000 | 113.0973 | 11309.7336 | 22619.4671 | 33929.2007 | 45238.9342 | 56548.6678 | 169646.0033 |

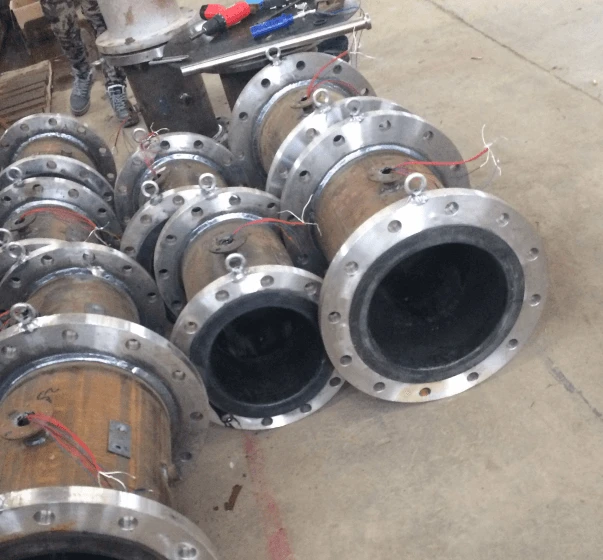

6. جزء اللحام:
يعد لحام أجهزة قياس التدفق المغناطيسي لجزء الماء أيضًا جزءًا مهمًا. نحن نستخدم لحام قوس الأرجون للحام السلس لضمان مستوى الحماية وعمر الخدمة لمستشعر التدفق.
 |  |
 |  |
7.الأسئلة الشائعة
س: هل أنت الشركة المصنعة ؟
ج: نعم ، نحن مصنعون ، يمكننا أن نقدم لك أفضل جودة لمقياس التدفق وبأسعار تنافسية. يمكن أن تلبي احتياجاتك المخصصة.
س: هل لديك أي شهادة؟ هل يمكنك تقديم قاعدة الشهادة بناء على طلبي؟
ج: لدينا شهادة ISO و CE. إذا كنت بحاجة إلى شهادات أخرى، يمكننا أن نتقدم بطلب.
س: ما هو الضمان لمنتجك؟
ج: مدة الضمان لمدة عامين.
8. طريقة التثبيت الصحيحة:
9. عنا:
تمتلك شركة Henan Junyuan تكنولوجيا إنتاج متقدمة ونظام خدمة ما بعد البيع المثالي. المنتجات الرئيسية هي: مقياس تدفق المياه الكهرومغناطيسي، مقياس تدفق الهواء الدوامي، مقياس تدفق الزيت التوربيني، مقياس تدفق المياه بالموجات فوق الصوتية، جهاز الاختناق، مقياس روتا، مجموعة كاملة من مقياس التدفق الأوتوماتيكي، يستخدم على نطاق واسع في الطاقة الكهربائية، المعادن، إمدادات المياه والصرف الصحي والبترول وصناعة الورق والكيميائية والطب والصناعة الخفيفة وحماية البيئة وغيرها من الإدارات.
فلسفتنا: السعي لتحقيق التميز والاحتراف.
هدفنا: البقاء على قيد الحياة من خلال الجودة لدينا، وكسب الكلمة الشفهية من خلال خدمتنا.
 |  |
 |  |
إذا كان لديك المزيد من الأسئلة، يرجى الاتصال بنا، وسيكون لدينا مندوبي مبيعات محترفين للاتصال بك للإجابة على جميع أسئلتك! ! !
