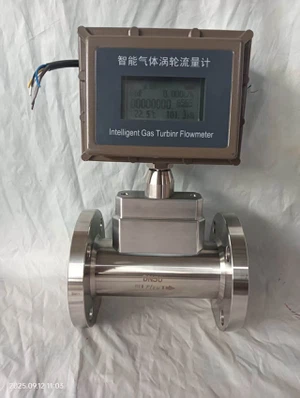

1. مقياس التدفق لتوربينات الغاز هو جيل جديد من أجهزة قياس التدفق التي تدمج وظائف الكشف عن التدفق ودرجة الحرارة والضغط، ويمكن أن تعوض تلقائيًا درجة الحرارة والضغط وعامل الانضغاط. إنها أداة مثالية لقياس الغاز في صناعات مثل البترول والكيماويات والطاقة والمعادن والغلايات الصناعية، وكذلك لقياس الغاز الطبيعي في المناطق الحضرية ومحطات تنظيم ضغط الغاز وتجارة الغاز. يتميز مقياس التدفق هذا بالدقة العالية، وفقدان الضغط المنخفض، وتدفق البدء المنخفض، وتعويض التتبع التلقائي لدرجة الحرارة، والضغط، والتدفق، وطاقة البطارية، ومخرجات الإشارة المتعددة، والمحامل المستوردة لعمر الخدمة الطويل، والتركيب والصيانة المريحة.
2. يتم استخدام مقياس تدفق توربين الغاز لقياس معدل تدفق الغاز في خط الأنابيب. يعتمد مبدأ عملها على مبدأ دوامة كارمان في ديناميات الموائع:
※تسارع السائل: عندما يتدفق الغاز إلى مستشعر مقياس التدفق، فإنه يمر أولاً عبر مقوم، حيث يتم تسريع الغاز ويصل إلى سرعة تدفق موحدة.
※دوران التوربين: يتدفق الغاز المتسارع عبر شفرات التوربينات الموجودة داخل الهيكل. نظرًا لتصميم الزاوية المحددة للمكره، يعمل تدفق الهواء على الشفرات، مما يولد عزم الدوران الذي يتسبب في دوران التوربين.
※ تولد تغييرات الدائرة المغناطيسية إشارات: عادةً ما تكون شفرات التوربينات ذات مغناطيسية حديدية، لذا فإن دورانها يقطع المجال المغناطيسي الناتج عن المغناطيس الدائم في مقياس التدفق. يغير هذا القطع التردد المغناطيسي للدائرة المغناطيسية، مما يؤدي إلى ظهور قوة دافعة كهربائية (EMF) (إشارة مستحثة) في الملف.
※تضخيم الإشارة ومعالجتها: يتم تضخيم إشارة EMF المستحثة وتشكيلها بواسطة مكبر للصوت لتشكيل إشارة كهربائية مستقرة. يمكن أن تكون هذه الإشارة إشارة نبضية تناظرية أو رقمية.
※حساب التدفق: يتم إرسال الإشارة الكهربائية المضخمة إلى عداد أو عداد تردد. يتناسب تردد الإشارة مع معدل تدفق الغاز عبر التوربين. لذلك، من خلال قياس التردد، يمكن حساب معدل تدفق الغاز.
※عرض الإخراج: يمكن أن تكون إشارة خرج مقياس التدفق التوربيني إشارة تردد أو، من خلال تحويل الجهد الكهربي للتردد-، يمكن أن تشير إلى معدل التدفق الفوري. تتناسب سرعة دوران المكره مع معدل التدفق، ويتناسب عدد الدورات مع إجمالي حجم التدفق.
تتميز مقاييس التدفق هذه بالدقة العالية، وقابلية التكرار الجيدة، ونطاق القياس الواسع، والبنية البسيطة، وعدد قليل من الأجزاء المتحركة، مما يجعلها مثالية لقياس تدفق الغاز الدقيق في صناعات مثل البترول والكيماويات والطاقة والمعادن.
