من جدول التحديد ، يمكنك العثور على مقاييس التدفق المستخدمة في الملاط المحتوي على ألياف الجسيمات: تشمل مقاييس تدفق الضغط التفاضلي الأكواع ، والأنابيب على شكل إسفين ، ومقاييس التدفق الكهرومغناطيسي ، ومقاييس التدفق فوق الصوتية دوبلر ،مقاييس التدفق الدوامة، مقياس التدفق المستهدف ، مقياس تدفق كتلة كوريوليس ، إلخ. وفقًا لظروف الاستخدام وأداء القياس لمقاييس التدفق المختلفة ، تعد مقاييس التدفق الكهرومغناطيسي الخيار الأول لقياس تدفق الطين ، ما لم يكن الملاط المقاس غير موصل أو يحتوي على جزيئات مغناطيسية حديدية ، والقياس لا يُسمح بقطع نظام خطوط الأنابيب للوصول إلى مستشعر التدفق. اختر مقياس تدفق آخر. وفقًا للتقارير ، فإن سنوات عديدة من الخبرة في مجال قياس معدل تدفق ملاط الفحم والماء بمحتوى الفحم المسحوق يصل إلى 65 في المائة تعتبر أفضل مقياس تدفق كهرومغناطيسي.
يمكن استخدام مقاييس تدفق الضغط التفاضلي لقياس الطين. بالإضافة إلى الأكواع والأنابيب الإسفينية والأنابيب الحلقية ، يمكن أيضًا استخدام مستشعر الضغط التفاضلي لألواح الفتحة الدائرية وألواح الفتحة اللامتراكزة عندما تكون المرحلة الصلبة صغيرة. تستخدم أنابيب الفنتوري أيضًا للقياس. .
يمكن قياس مقياس الجريان بالموجات فوق الصوتية دوبلر دون قطع الأنبوب وتثبيت محول طاقة فوق صوتي (مسبار) خارج الأنبوب ، لكن دقة القياس ليست عالية.
لا يمكن لمقياس التدفق الدوامي إلا قياس المواد الصلبة التي تحتوي على كمية صغيرة من المسحوق ، والمحتوى الصلب كبير أو ليفي سيسبب ضوضاء ولا يمكن استخدامه.
يتم استخدام مقياس التدفق المستهدف لتدفق السائل مثل الزيت الثقيل أو الزيت المتبقي المحتوي على الفحم المسحوق ، ويتم استخدام مقياس التدفق المستهدف للسلالة.
تعتبر تجربة مقياس تدفق الكتلة Coriolis المطبق على قياس الطين مناسبة بشكل عام لأنبوب قياس الأنبوب المستقيم ، ولكن لا توجد خبرة كبيرة في التطبيق.
اختيار قياس التدفق الكبير للسوائل في خطوط الأنابيب المغلقة
لا يشير التدفق الكبير المذكور هنا إلى "التدفق الكبير نسبيًا" عندما تكون سرعة التدفق لقطر أنبوب معين عالية ، ولكن يشير التدفق الكبير للقيمة المطلقة للتدفق. نظرًا لأن سرعة تدفق السائل المنقول بواسطة خط الأنابيب لها نطاق معين ، فإن سرعة التدفق الاقتصادية للسائل منخفض اللزوجة عادة ما تكون 1 ~ 3m / s. لذلك ، يشير قياس "التدفق الكبير" المذكور هنا إلى قياس التدفق الكبير لخط الأنابيب.

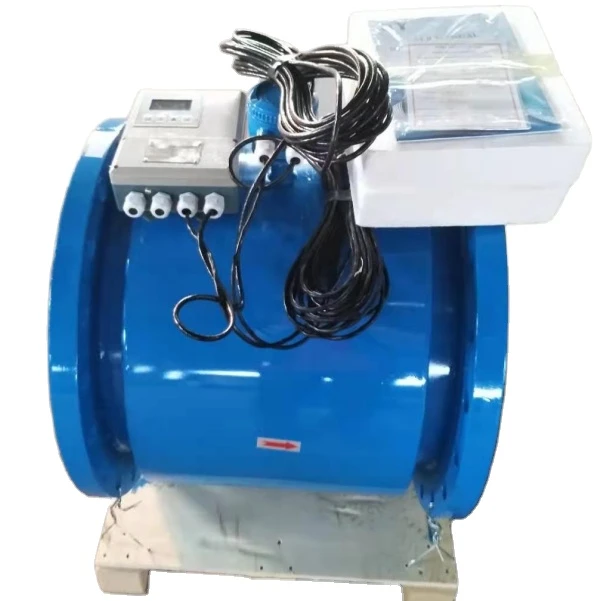

بشكل عام ، مقياس التدفق بقطر الأنبوب أقل من DN300 يسمى مقياس التدفق بقطر الأنبوب الصغير والمتوسط ، المقياس الموجود فوق DN300 ~ DN400 يسمى مقياس التدفق بقطر الأنبوب الكبير ، والمقياس فوق DN1200 يسمى مقياس تدفق قطر الأنبوب الكبير الإضافي. عادةً ما يكون قياس تدفق السائل للأنابيب ذات القطر الكبير هو الماء بشكل أساسي ، بالإضافة إلى الماء ، هناك منتجات بترولية. بشكل عام ، تشتمل مقاييس التدفق ذات القطر الكبير على مقاييس تدفق الضغط التفاضلي ،مقاييس التدفق الكهرومغناطيسي، ومقاييس التدفق بالموجات فوق الصوتية ومقاييس تدفق الإدخال. هناك أيضًا مقاييس تدفق إزاحة موجبة ومقاييس تدفق توربينية لـ DN300 ~ DN500.
1. شروط التثبيت
تعتمد شروط التركيب بشكل أساسي على ما إذا كانت طريقة القياس يمكن أن تسمح بقطع تدفق الأنابيب وتعليق العملية ، وما إذا كان يُسمح بحفر ثقوب على الأنبوب ، وما إذا كان يُسمح بقطع تدفق الأنابيب إلى قم بتثبيت مستشعر التدفق.
إذا تم السماح لمستشعر التدفق بقطع تدفق الأنبوب ، فيمكن اختيار مقاييس التدفق الكهرومغناطيسي ومقاييس التدفق فوق الصوتية مع أقسام أنابيب القياس ومقاييس تدفق الإزاحة الإيجابية ومقاييس تدفق التوربينات.
يمكن اختيار مقاييس التدفق بالموجات فوق الصوتية ومقاييس تدفق الإدخال إذا سمح بوجود ثقوب في خط الأنابيب.
إذا لم يتم السماح بالمتطلبات المذكورة أعلاه ، يمكنك فقط اختيار مقياس تدفق فوق صوتي مع محول طاقة خارجي مثبت بمشبك.
2. متطلبات دقة القياس
بالنسبة لنقل الوصاية التي تتطلب دقة قياس عالية والسوائل غير الموصلة ، يمكن أيضًا اختيار مقاييس التدفق بالموجات فوق الصوتية مع أقسام أنابيب القياس ، ومقاييس التدفق بالموجات فوق الصوتية متعددة القنوات ، ومقاييس التدفق الدوامة ، ومقاييس التدفق الكهرومغناطيسي للسوائل الموصلة.
بالنسبة لنسبة التحكم ، أنبوب فنتوري للضغط التفاضلي ومحول طاقة لقط خارجيمقياس الجريان بالموجات فوق الصوتيةيمكن اختيارها بمتطلبات دقة قياس أقل. مقياس تدفق إدخال اختياري بمتطلبات دقة قياس منخفضة.
3. فقدان الضغط (تكلفة ضخ الطاقة)
تمثل تكلفة طاقة الضخ لقياس التدفق الكبير نسبة كبيرة من تكلفة تشغيل قياس التدفق وفقدان الضغط و (تكلفة طاقة الضخ) مثل الضغط التفاضلي الفنتوري ومقياس تدفق الإزاحة الإيجابية وعدد تدفق التوربينات. الأصغر هو مقياس تدفق الإدخال ، والمقياس الذي لا يحتوي على فقد الضغط هو مقياس التدفق الكهرومغناطيسي.
