عملية فحص الخطأمقياس الجريان الكهرومغناطيسيينقسم إلى ثلاث خطوات:
1. استفسر عن ظروف العمل السابقة لمقياس التدفق وتحقق من المنحنى المسجل.
2. الفحص المبدئي في الموقع للأداة نفسها للتحقق من عدم وجود فشل أو موقع التثبيت.
3. تحقق من عمل نظام شبكة الأنابيب والبيئة المحيطة.
الشيكات شائعة الاستخدام هي كما يلي:
1. طريقة التفتيش لفشل مقياس الجريان الكهرومغناطيسي
طريقة المقاومة: تشغيل - إيقاف تشغيل الصمامات ، إيقاف تشغيل كابل إشارة الإرسال وكابل الإثارة ، تشغيل وإيقاف تشغيل ملف الإثارة ، قياس تناظر القطب ، مقاومة عزل القطب الكهربائي للأرض ، مقاومة عزل ملف الإثارة على الأرض.
الطريقة الحالية: قياس تيار الإثارة وقياس تيار الإخراج.
طريقة الجهد: تحديد ما إذا كان مصدر الطاقة لمقياس التدفق الكهرومغناطيسي صحيحًا.
احسب تماثل القطبين. عند العمل ، ما إذا كان الفرق بين جهد التيار المستمر للقطبين على الأرض في حدود 10 مللي فولت.
يمكن استخدامه أيضًا كأساس للحكم على ما إذا كانت لوحة SMART جيدة أم سيئة.
طريقة الموجي: قم بقياس شكل الموجة للنقاط الرئيسية على أساس الخطوط المألوفة ، وحدد العطل داخل لوحة دائرة المحول.
الطريقة البديلة: استخدم قابلية التبادل بين المحول والمستشعر وبين مكونات لوحة الدائرة في المحول لتحديد موقع الخطأ بالطريقة البديلة.
طريقة تتبع الإشارة: استخدم برنامج PLC لمراقبة إشارة مقياس التدفق.

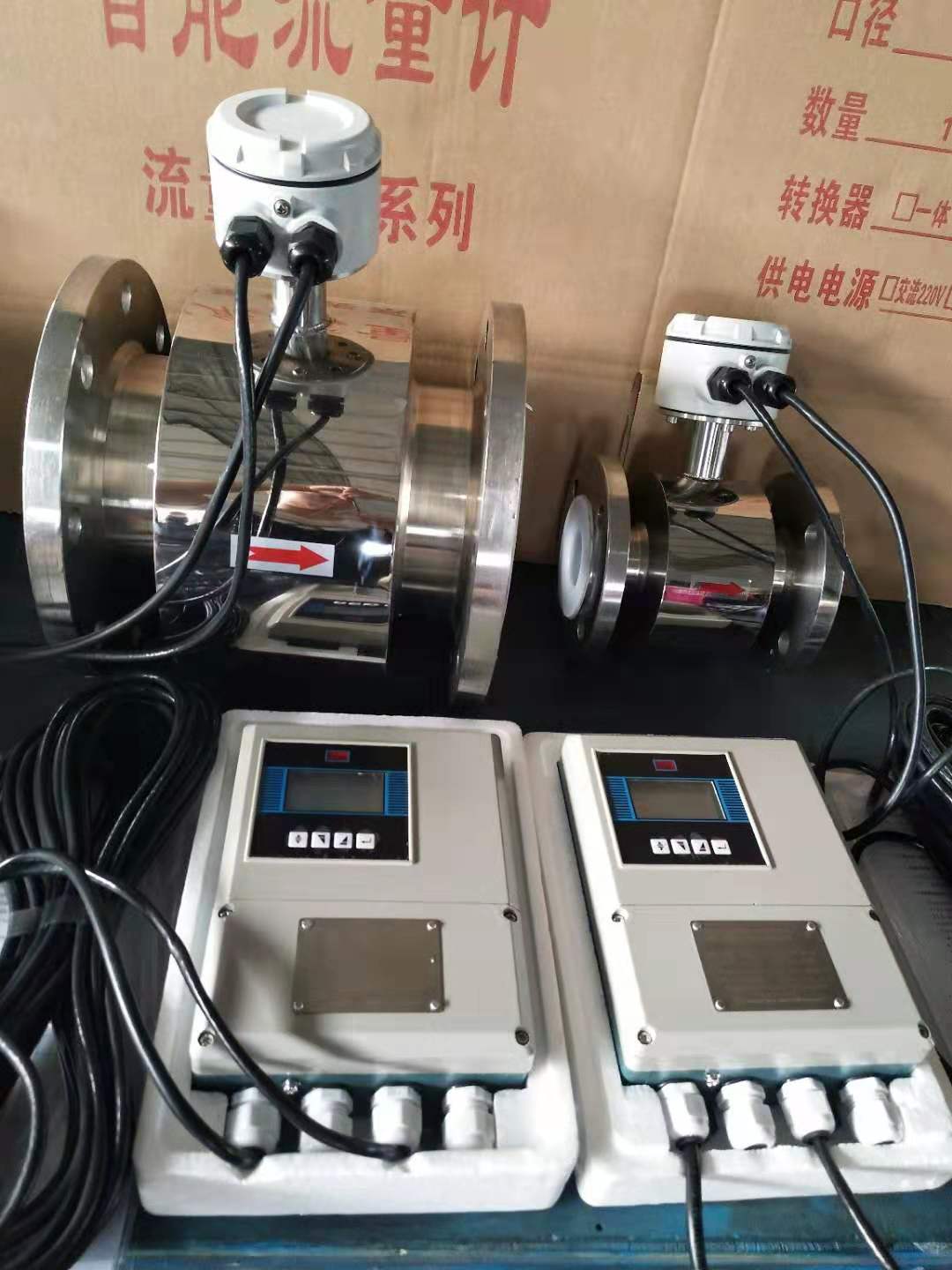

2. تحققمحول مقياس الجريان الكهرومغناطيسي
بادئ ذي بدء ، تحقق مما إذا كان جهد مصدر الطاقة للمحول متوافقًا مع الجهد الاسمي للمحول ، وتأكد من تشغيل مصدر الطاقة ، وتحقق مما إذا كان المصهر في حالة جيدة ، وتأكد مما إذا كانت لوحة الدائرة الكهربائية المحول لديه علامات الإرهاق ، والانتباه إلى استكشاف الأخطاء وإصلاحها والتصحيح. إذا فشل المحول ، نظرًا لأن معظم المحولات الحالية قابلة للتبديل (يتم معايرة مصدر الإشارة القياسي بشكل موحد عند مغادرة المصنع) ، فمن الملائم اختبار واستبدال مكونات المحول وحتى المحول بالكامل ؛ ثم تحقق من إعدادات الجهاز. ما إذا كانت المعلمات قد تم تغييرها ، أو متوافقة مع أداة العرض (الكمبيوتر المضيف). هناك حالات لا يمكن للأداة قياسها بشكل صحيح بسبب ضبط المعلمة غير المناسب للجهاز أو بعد أن يقوم المستخدم بتغيير معلمات المصنع عن طريق الخطأ.
3. تحققجهاز استشعار مقياس الجريان الكهرومغناطيسي
الخطوة الثانية إلى المشهد هي التحقق مما إذا كان المستشعر نفسه معيبًا ، ثم تحليل المواقف الأخرى ذات الصلة لتحديد ما إذا كان المستشعر معيبًا. ثلاث نقاط:
A. عندما يكون الأنبوب فارغًا ، يجب أن تكون مقاومة العزل للقطب الكهربائي وقيادة المستشعر إلى غلاف المستشعر لانهائية. عندما يكون الأنبوب رطبًا ، قد تكون مقاومة عزل القطب للكهرباء للغلاف أيضًا عشرات الميغا أوم ؛
ب. يجب أن تكون قيمة مقاومة العزل لملف الإثارة لجهاز الاستشعار على الأرض لانهائية ، ويجب أن تكون مقاومة الملف حوالي 16 Ω ؛
ج. عندما يكون الأنبوب ممتلئًا ، يجب أن تكون مقاومة الأقطاب الكهربائية وتؤدي إلى مبيت المستشعر في حدود عشرات الكيلو أوم إلى عدة مئات من الكيلو أوم. إذا كانت المقاومة كبيرة جدًا ، فهذا يعني التحجيم أو الانفصال. إذا كانت المقاومة صغيرة جدًا ، فإن أنبوب القياس يرسب طبقة موصلة. سواء كان قياس الطبقة الموصلة أو ترسبها سيؤثر على استقرار عرض القيمة المقاسة ، يجب التعامل معها وفقًا لذلك. إذا لزم الأمر ، يجب الحكم على جودة بطانة المستشعر وفقًا لذلك ، وما إذا كانت هناك رواسب في الجزء العلوي من المستشعر تؤثر على توزيع معدل التدفق.
4. تحقق من نظام الأسلاك مقياس الجريان الكهرومغناطيسي
تحقق مما إذا كان نوع السلك الذي يستخدمه المستخدم يتوافق مع النوع المطلوب في الدليل ، وما إذا كان التأريض متساوي الجهد لمقياس التدفق الكهرومغناطيسي ثابتًا. يستخدم بعض المستخدمين الكثير من القوة عند توصيل الأسلاك ، مما يتسبب في كسر جذر الجهاز وتقطع جهة الاتصال. لا يفهم بعض المستخدمين مفهوم التأريض ، أو أن السلك المحمي غير مؤرض ، أو يتم استخدام التأريض متعدد النقاط ، مما يؤدي إلى عرض قيمة القياس غير المستقر.
5. تحقق من تركيب مقياس الجريان الكهرومغناطيسي
تم استخدام مقاييس التدفق الكهرومغناطيسي في التحكم في العمليات المحلية لفترة طويلة ، ولكن غالبًا ما يتم مشاهدة التركيبات غير المعقولة في الموقع ، مثل التثبيت في الأماكن المرتفعة في خطوط الأنابيب التي لا يمكنها تشغيل أنابيب كاملة ، وعدم كفاية أقسام الأنابيب المستقيمة ، والقريبة جدًا من المضخة ، إلخ. . هذه كلها عوامل مهمة تجعل الجهاز لا يقيس بدقة. لكن بعض المستخدمين أو المصممين لا يعرفون الكثير عنها. في الحالات التي تظهر فيها القيم المقاسة عدم استقرار ، يجب أيضًا مراعاة تأثير اضطرابات التيار الشارد.
6. تحقق من التدفق الداخلي والخارجي لمشعب مقياس التدفق
غالبًا ما يبلغ المستخدمون عن قياسات غير دقيقة. بالإضافة إلى الفحوصات المذكورة أعلاه ، من الضروري أيضًا مراعاة ما إذا كان التدفق الداخلي والخارجي للمجمع متضمنًا في حساب توازن القيم المقاسة. غالبًا ما يتم أخذ هذه النقطة كأمر مسلم به من قبل المستخدمين ، وكمهندس خدمة فنية رفيع المستوى ، يجب أن يكون لديك رؤية شاملة.
